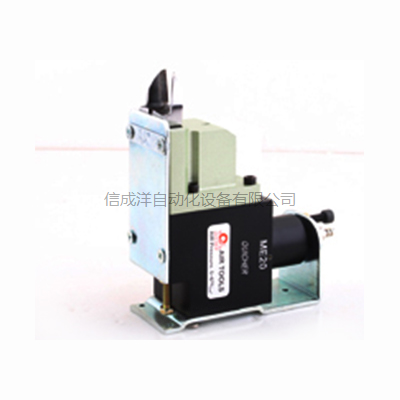

快取牌ME20型锁附机械自动化气动剪钳
产品简介
ME20型锁附机械自动化气动剪钳，用于阀门切断、树脂ME20型锁附机械自动化气动剪钳
（固定机械台平行移动机种）
ME20

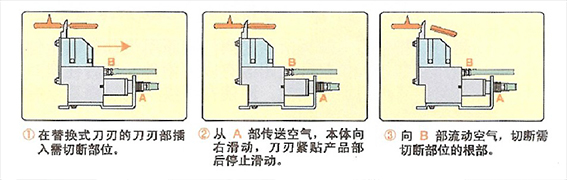

用于阀门切断、树脂成型品切断 ，能同时多个部位进行切断
与安装台保持平行移动，可替换标准刀刃或K刀刃，也可根据成型品特别定制替换式刀刃
用于阀门切断、树脂成型品切断 ，能同时多个部位进行切断
与安装台保持平行移动，可替换标准刀刃或K刀刃，也可根据成型品特别定制替换式刀刃

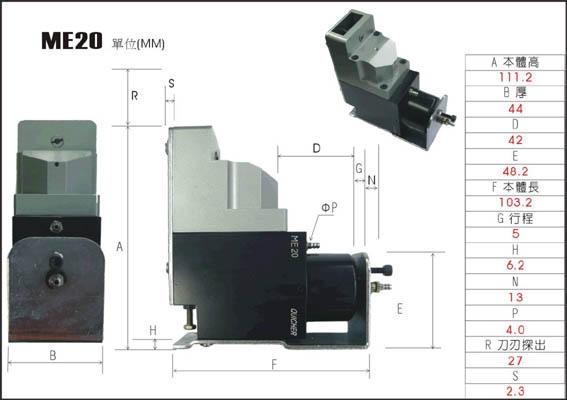

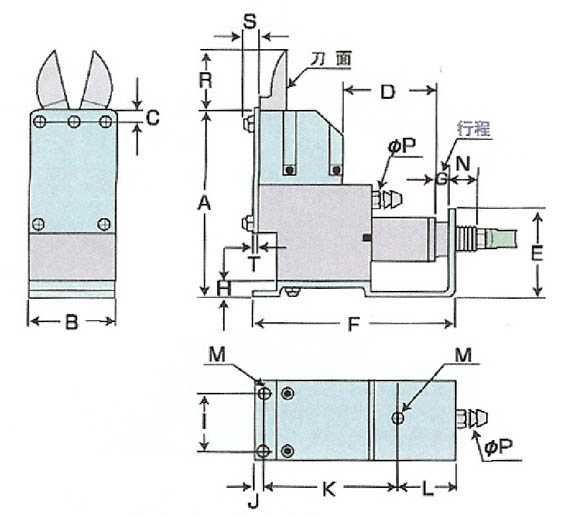

型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | T | U | V |
ME3 | 77.2 | 20 | 8 | 33 | 34.2 | 73.2 | 3 | 6.2 | 14 | 4 | 50 | 19.2 | M3 | 12.1 | 4 | 3.3 | 2 | -- | -- |
ME5 | 80.2 | 29 | 9 | 30 | 35.2 | 77.2 | 3 | 6.2 | 22 | 4 | 50 | 22.2 | M3 | 12.0 | 4 | 4.0 | 2 | -- | -- |
ME10 | 102.2 | 35 | 10 | 39 | 43.2 | 90.2 | 3 | 6.2 | 26 | 5 | 50 | 34.2 | M3 | 13.0 | 4 | 4.0 | 2 | -- | -- |
ME20 | 117.2 | 44 | 13 | 42 | 48.2 | 103.2 | 3 | 6.2 | 34 | 5 | 85 | 13.2 | M4 | 13.0 | 4 | 3.3 | 2 | -- | -- |
ME30 | 149.2 | 56 | 15 | 51 | 64.2 | 127.2 | 5 | 6.2 | 40 | 8 | 85 | 35.2 | M4 | 14.0 | 4 | 4.3 | 3 | -- | -- |
气缸型号 | 重量(g) | 气体消耗量(cm3/回) | 操作气压 (kgf/cm2) | 替换刀头 | 断压能力(mm) | |
标准刀 | K刀 | 树脂 | ||||
ME20 | 810 | 150 | 5-6 | F5E | F5EK | 4.5 |

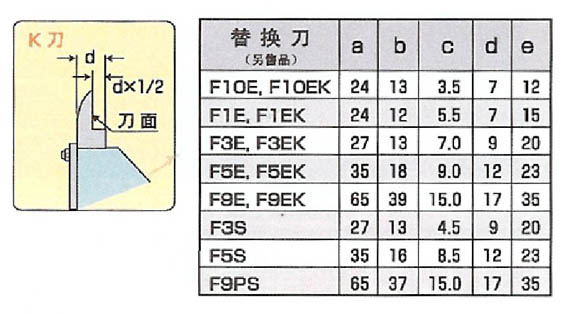

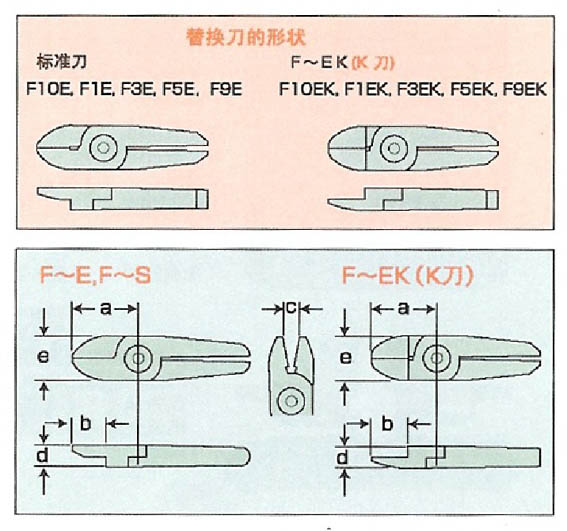

通用替换刀刃 | A | B | C | D | E |
F5E/F5EK | 35 | 18 | 9.0 | 12 | 23 |
